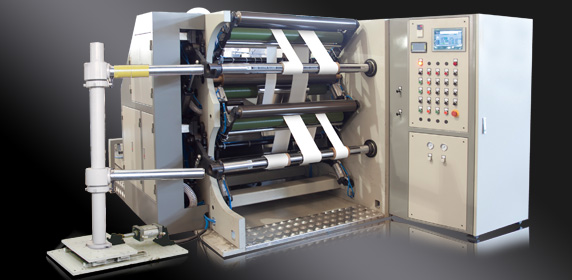

| BFSS-1000S型双轴高速卷筒纸剥离分切机 |
| 浏览次数：1082 |
BFSS-系列双轴高速卷筒纸剥离分切机是我厂在德国机型基础上结合欧洲机型改进为纸张包装、造纸，复合材料等工厂生产的双轴分切设备。本机集光、机、电气于一体化，经精心设计、精细加工、精密装配而成，具有分切速度高、切纸整齐、运行平稳、操作方便等优点，是十分理想的分切设备。
1．本机的电器控制系统由西门子S7-1200（CPU）+S120（伺服驱动器）PROFNET总线通讯运动集成控制，集中通信传输，无模拟量传输，张力控制及线性精度更高，根据分切工艺要求由人机界面设置分切参数，液晶屏显示并监控工作状态，控制系统具有启动缓冲、停车防松、计米定长等功能，操作非常方便。
2．放卷张力控制采用进口气动刹车日本三菱自动张力控制系统控制，可使放卷张力保持恒定不变，也可根据工艺要求实现锥度控制。纠偏采用德国BST全自动光电纠偏系统可自动“跟边”或“跟线”，保证基材走料位置正确。
3．原料装卸采用无轴夹紧和液压自动升降机构。
4．剥离采用钢柔辊结合方式，由西门子伺服电机及伺服驱动器控制。
5. 收卷张力根据分切工艺要求设定的参数和收卷直径变化，可设定锥度方式自动控制，西门子伺服电机及伺服驱动器控制。
6．双收卷轴气动压纸辊，压力任意可调。
7．成品收卷料采用有轴气顶式夹紧。
8．主要的电器、气动元件等均采用进口名牌产品，特性稳定可靠。
|
| 分切基材克重 |
30-120g/㎡ |
| 分切宽度范围 |
50-1020mm |
| 最高机械速度 |
460m/min |
| 最高分切速度 |
420m/min |
| 剥离速度 |
180-360m/min |
| 放卷材料最大宽度 |
1020m/min |
| 放卷最大直径 |
φ1250mm |
| 放卷纸芯 |
3寸、6寸 |
| 收卷直径（单轴剥离收卷） |
φ620mm（φ980mm） |
| 收卷纸芯内径 |
3英寸 |
| 分切跟踪精度（对线） |
±0.08mm |
| 分切端面平整度 |
±0.08mm |
| 气压 |
0.6Mpa |
| 整机功率 |
30kva |
| 整机重量 |
5.8T |
| 外形尺寸 |
4500×4000×2000mm |
|
|
|
|
|
|
