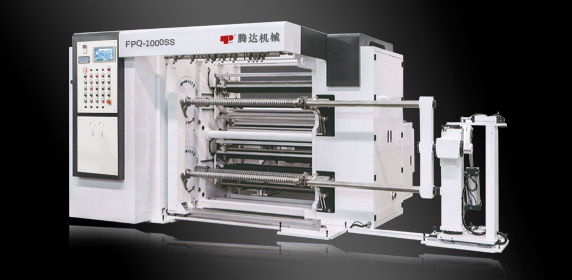

| FPQ-600~1000SS四轴高速卷筒（卡）纸分切机 |
| 浏览次数：319 |
用途及特点：
FPQ-系列分切机是我厂为纸张包装、造纸，复合材料等工厂生产的分切设备。本机集光、
机、电气于一体化，经精心设计、精细加工、精密装配而成，具有分切速度高、切纸整齐、
运行平稳、操作方便等优点，是十分理想的分切设备。
主要用于卷烟行业接装纸分切四轴不停卷作业。放卷张力自动恒张力控制，收卷张力自动
锥度张力控制，放卷上下料气动或液压操作，加减速度停机装置，分切收卷端面整齐，产品质
量稳定。
1．设备具备恒张力功能，也可根据工艺要求实现锥度控制。根据分切工艺要求由人机界面设
置分切参数，液晶屏显示并监控工作状态，控制系统具有启动缓冲、停车防松、计米定长
自动停车等功能。
2．放卷配有纠偏功能，可自动“跟边”或“跟线”。放卷架可整体移动。
3．电气控制由德国西门子PLC集中控制。放卷采用气动刹车，牵引采用变频电机驱动，收卷
采用伺服电机驱动，纠偏采用德国BST纠偏系统。
4．人机界面采用台湾威纶10寸彩色显示屏，设定参数（直径无需设定）。操作面板微调，可
高精度运作。触摸屏还具有监控机器运转是否正常，自动复位等功能。收卷分别由两台西
门子伺服电机控制张力，与上位机采用通讯集中控制运用，可独立设定、可独立操作。整
机张力系统，收卷用锥度控制恒张力，牵引主速，放卷采用自动张力控制。
5．放卷张力控制采用意大利RE气动刹车日本三菱压力传感器及张力放大器自动张力控制，电
控比例阀调压，张力控制精确。
6．原料装卸采用无轴夹紧和液压自动升降机构。
7．主牵引由ABB三相交流变频电机驱动，西门子伺服驱动控制。
8. 收卷张力根据分切工艺要求设定的参数和收卷直径变化，可设定锥度方式自动控制，西门
子伺服电机及伺服驱动器。
9．收卷采用四轴不停卷换卷，气动靠紧压纸辊，压力任意可调。
10．成品收卷料采用有轴侧壁式横向卸料。
11. 主要的电器、气动元件等均采用进口名牌产品，特性稳定可靠。
12. 人机界面配方功能，多种产品设定参数记忆功能。
13. 收卷压臂电控比例阀PLC锥度控制
14. 高精度张力控制PLC软件，加减速停机对盘面及对线精度提高较高
15. 停机多点止退功能，接料平整方便。
16. 远程诊断维护功能。 |
| 适用分切基材克重 |
150-300g/m2 |
分切宽度范围 |
60mm-150mm |
| 最高机械速度 |
500m/min |
最高分切速度 |
400m/min |
| 放卷材料宽度 |
300-850 mm |
放卷最大直径 |
Φ1600mm |
| 放卷纸芯 |
76、152mm |
放卷最大重量 |
1500 kg |
| 收卷最大直径 |
Φ600mm |
收卷（单轴）最大重量 |
300KG |
| 收卷纸芯内径 |
120、150mm |
张力控制范围 |
30-300N |
| 分切跟踪精度（对线、对边） |
±0.08mm |
分切端面平整度 |
±0.08mm |
| 电源要求 |
三相五线制 380V±10% 50Hz |
整机功率 |
30KW |
| 整机重量 |
6.5T |
|
|
| |
|
|
|
|
|
|
|
|
|
