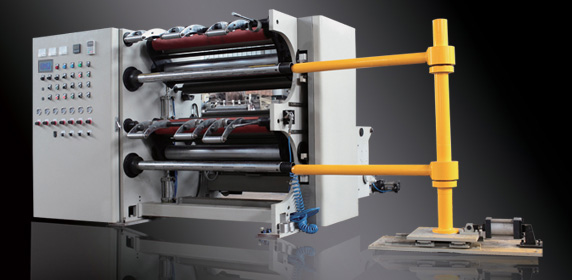

SFSS-600~1300型双轴高速卷筒纸分切机 |
浏览次数:779 |
SFSS系列双轴高速卷筒纸纸分切机是我公司在欧洲及韩国机型基础上结合机型改进为烟草水松纸、铝箔纸、口花、烟盒软包、造纸等产品生产的双轴收卷分切设备。 本机集光、电、机于一体化自动化,经精心设计,不断推敲,精细加工,精密装配而成,具有分切速度高 ,跟线精度高,运行平稳,操作方便等优点,是纸张行业十分理想的分切设备。 本机核心由西门子PLC S7-1200、1500,西门子人机界 面集中控制;通入Profnet以太网通信(无模拟量)方式高精度控制整机运行:放卷由德国BST光电纠偏自 动跟线或跟边,西门子S120伺服浮辊自动正反锥度控制张力,解决水松纸或软烟标由于前道工序造成的整 卷变窄或变宽的现象,主牵引由西门子S120伺服控制速度,收卷由二台西门子S120伺服控制收卷张力,并 可锥度方式自动控制收卷张力及收卷压臂压力,高精度张力控制软件,加减速及停机对盘面平整度及对线 分切精度提高到国际高水准。停机多点止退功能,方便接料;人机界面具有配方功能,多种产品设定参数 记忆功能,一键式设定方便操作,整机电机驱动母线供电,节能60%以上,具有远程模块,可远程诊断维护 软件,设定参数。 |
机器型号 |
600型 |
1000型 |
1300型 |
最大分切宽度 |
600mm |
1000mm |
1300mm |
最大放卷直径 |
1650mm |
1650mm |
1650mm |
最大收卷直径 |
700mm |
700mm |
700mm |
分切宽度 |
40~95mm |
40~95mm |
40~95mm |
最高分切速度 |
400m/min |
400m/min |
400m/min |
最高机械速度 |
450m/min |
450m/min |
450m/min |
分切对线精度 |
±0.15mm |
±0.15mm |
±0.15mm |
放卷电机/气刹功率 |
4KW |
5.5KW |
7.5KW |
收卷电机功率 |
5.5KW |
7.5KW |
15KW |
主传动电机功率 |
4KW |
7.5KW |
11KW |
机器重量 |
2500kg |
3000kg |
3500kg |
外型尺寸 |
2600×3350×1550mm |
2600×3800×1550mm |
2600×4750×1550mm |
|
|
|
|
|
|
