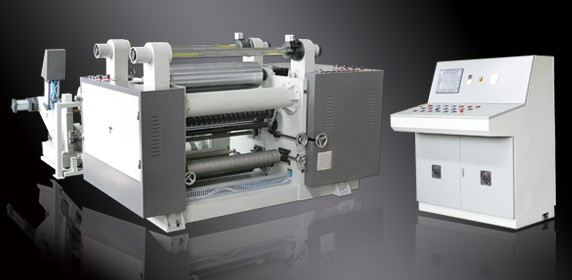

| SPQ-600~1200S系列双轴高速水松纸(接装纸)分切机 |
| 浏览次数：2441 |
SPQ-SS系列双轴高速水松纸(接装纸)分切机是我公司在欧洲及韩国机型基础上结合机型
改进为烟草水松纸(接装纸)、铝箔纸、口花、烟盒软包、造纸等产品生产的双轴收卷分切设备。
本机集光、电、机于一体化自动化，经精心设计，不断推敲，精细加工，精密装配
而成，具有分切速度高，跟线精度高，运行平稳，操作方便等优点，是纸张行业十
分理想的分切设备。
本机核心由西门子PLC S7-1200、1500，西门子人机界面集中控制；通入Profnet以太网通信（无模拟量）方式高精度控制整机运行：放卷由德国BST光电纠偏自动跟线
或跟边，西门子S120伺服浮辊自动正反锥度控制张力，解决水松纸(接装纸)或软烟标由于前
道工序造成的整卷变窄或变宽的现象，主牵引由西门子S120伺服控制速度，收卷由
二台西门子S120伺服控制收卷张力，并可锥度方式自动控制收卷张力及收卷压臂压
力，高精度张力控制软件，加减速及停机对盘面平整度及对线分切精度提高到国际高水准。停机多点止退功能，方便接料；人机界面具有配方功能，多种产品设定参数记
忆功能，一键式设定方便操作，整机电机驱动母线供电，节能60%以上，具有远程
模块，可远程诊断维护软件，设定参数。 |
| 机器型号 |
600型 |
800型 |
1000型 |
1200型 |
| 最大分切宽度 |
600mm |
800mm |
1000mm |
1200mm |
| 放卷最大宽度 |
800mm |
800mm |
1000mm |
1200mm |
| 收卷最大宽度 |
500mm |
500mm |
500mm |
500mm |
| 最高分切速度 |
520mm |
300m/min |
300m/min |
300m/min |
| 最高机械速度 |
550m/min |
350m/min |
350m/min |
350m/min |
| 分切精度 |
±0.03mm |
±0.03mm |
±0.03mm |
±0.03mm |
| 分切盘纸端面平整度 |
≤±0.05mm |
≤±0.05mm |
≤±0.05mm |
≤±0.05mm |
| 分切基材 |
25-120g/㎡ |
25-120g/㎡ |
25-120g/㎡ |
25-120g/㎡ |
| 放卷电机功率 |
7.5KW |
7.5KW |
11KW |
18.5KW |
| 收卷电机功率 |
3×2KW |
4×2KW |
5×2KW |
6×2KW |
| 主驱动电机功率 |
3KW |
4KW |
5.KW |
7.5KW |
| 机器重量 |
4000kg |
4200kg |
5000kg |
5500kg |
| 外型尺寸 |
3000×2100×1500mm |
3000×2300×1500mm |
3000×2500×1500mm |
3000×2700×1500mm |
|
|
|
|
|
|
